Artikelomschrijving

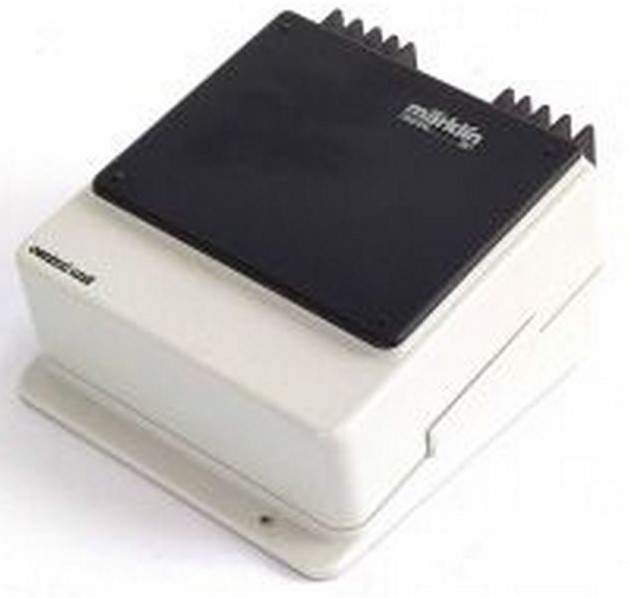

De 6020 is de eerste digitale centrale van Märklin, aangekondigd in het najaar van 1984 en sinds begin 1985 op de markt.
De centrale maakte onderdeel uit van het digitale besturingsysteem Märklin Digital"" van Märklin. De Märklin 6020 was de eerste digitale centrale en heeft zelf geen bedieningsknoppen. Met de Märklin 6020 Central Unit kunnen tot maximaal 80 treinen en 256 wissels bestuurd worden. De centrale kent maar 1 functie welke gebruikt wordt voor het schakelen van de verlichting van de locomotief (F0). De ""taal"" die de cenrale spreekt is Motorola, ook wel MM (=Märklin Motorola), MM1 of Motorola oud genoemd. Via de gekoppelde Märklin 6035 rijregelaar kan de centrale de snelheid van de locomotieven in 14 rijstappen regelen. De 6020 centrale wordt gevoed door een tranformator (Märklin 6002) van 52 VA, hiervan gaat rond de 45 VA via de interne booster naar de rails.
De 6020 Control Unit heeft aan de zijkanten 2 interface bussen waarop een Märklin 6035 rijregelaar aangesloten kan worden op de rechter interface bus en aan de linkerzijde een voor het aansluiten van een Märklin 6040 Keyboard of de later uitgekomen Märklin 6041 Switchboard voor het bedienen van seinen en/of wissels. De zogenaamde ""I2c"" bus aan beide zijden van de 6020 Central Unit, is een bus waarop meerdere apparaten uit het Märklin ""Digital"" programma kunnen worden aangesloten. Zo kunnen tot maximaal 10 Märklin 6035 Control 80's, of de later uitgebrachte Märklin 6036 Control 80F's worden aangesloten via deze I2c bus aan de rechterzijde. Aan de linkerzijde kunnen tot maximaal 16 keyboards (6040) of de later uitgekomen switchboards (6041) aangesloten worden of een combinatie hiervan.
Ook kwam er een Märklin 6050 interface uit welke uiterst rechts geplaatst moest worden en waarmee de het Märklin Digital systeem gekoppeld kan worden aan een PC, zodat opdrachten van de PC doorgegeven kunnen worden naar de interface die deze vertaald naar opdrachten in het Märklin Motorola formaat.
Aansluitingen
De aansluitingen aan de achterkant van de 6020 zijn als volgt:
Geel en Bruin : Aansluiting transformator
Rood en Bruin : Aansluiting baanspanning
5 polige bus : Aansluiting booster
Het betreft een Tweedehands artikel.
This is a Second Hand item.
Dies ist ein Artikel aus Zweiter Hand.""
