Artikelomschrijving
ECoSlink Terminal, Verteilermodul für ECoS, CS1, CS2, mit Kabel
Als uw systeem groeit en u extra ECoSBoost Boosters en ECoSDetector-feedbackapparaten op uw ECoS of Central Station wilt aansluiten, zullen de aansluitingen op het Central Station snel schaars worden. Dan is het tijd om de eerste ECoSlink terminal aan te schaffen.
Meer speelruimte
De ECoSlink-aansluiting wordt aangesloten op de "Extend"-aansluiting van uw ECoS- of Central Station-paneel met behulp van de meegeleverde buskabel.

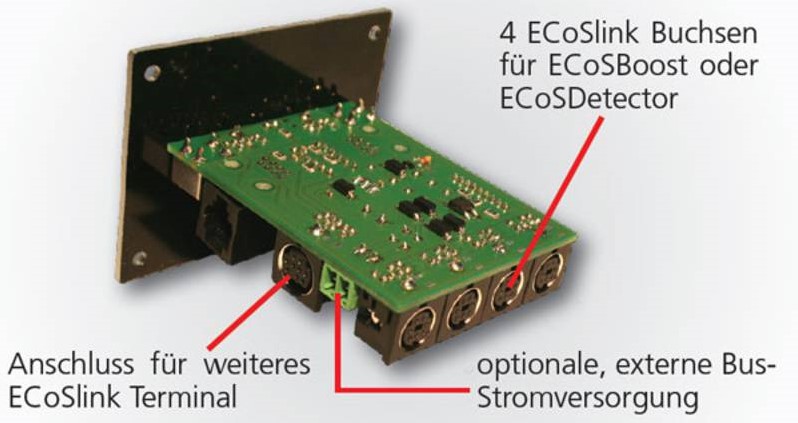

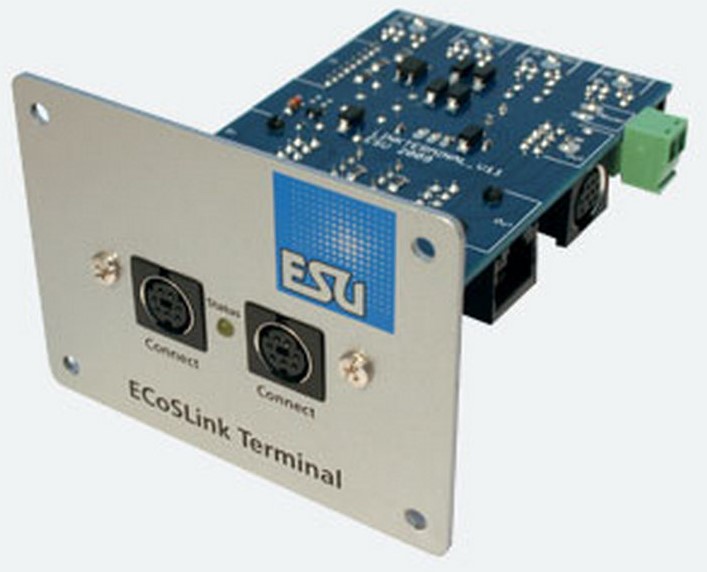

Aan de voorzijde zijn er twee aansluitingen voor handregelaars (bv. mobiel station) en aan de achterzijde zijn er vier aansluitingen voor apparaten die onder de baan worden geïnstalleerd, met name ECoSBoost-boosters en ECoSDetect-feedbackmodules.
De ECoSlink-terminal kan alle aangesloten apparaten via de centrale van stroom voorzien of dit voor een deel zelf overnemen. Dit is bijzonder nuttig voor grotere systemen met veel handmatige regelaars, boosters en feedbackmodules. In dat geval moet een externe transformator worden aangesloten.
Meer afstand
Indien meer dan één ECoSlink-terminal wordt gebruikt, kunnen de terminals gemakkelijk met elkaar worden verbonden met behulp van standaard patchkabels met RJ45-bussen. Deze patchkabels zijn in computerwinkels verkrijgbaar in elke gewenste lengte.
Meer bestellen
Elke ECoSlink-aansluiting wordt normaliter aan de voorzijde van het systeem geïnstalleerd: Alleen het voorpaneel is zichtbaar. Dit vermindert de kabelwarboel onder het systeem.
Meer flexibiliteit
De ECoSlink-terminal kan worden gebruikt voor alle ECoS- en Central Station-bedieningspanelen: De CAN-bus wordt, samen met de voedings- en de boosterbesturingslijnen, slechts passief verdeeld en de afsluiting wordt verzekerd. De functie is transparant voor het centrale station. Aangezien er niet wordt ingegrepen in de communicatie van de bus, beslissen alleen het centrale station en de aangesloten apparaten of zij samen zullen functioneren.
