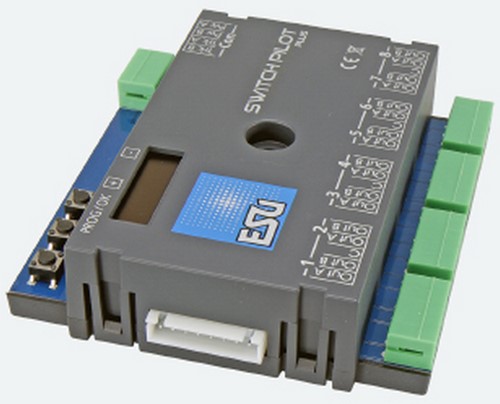

SwitchPilot 3 Plus, 8-fach Magnetartikeldecoder, DCC/MM, OLED, updatefähig, RETAIL verpackt
SwitchPilot 3 Plus decoders zijn geoptimaliseerd voor stationair gebruik op uw modelbaan en kunnen conventionele wisselstellers met dubbele spoel, lichtseinen, magnetische ontkoppelaars, gloeilampen of andere stationaire verbruikers schakelen. Om de nogal omslachtige configuratie van magnetische decoders te vereenvoudigen, heeft de SwitchPilot 3 Plus een innovatief bedieningsconcept bestaande uit een 4-regelig, verlicht OLED-display en drie invoerknoppen.
Werkingsmodi
De SwitchPilot 3 Plus is geschikt voor meerdere protocollen en kan zowel met Märklin® Mo-torola® systeemcommandostations (bijv. 6021, Central Station® of Mobile Station®) als met DCC-compatibele commandostations worden gebruikt. De configuratie kan zowel op het hoofdspoor als op het programmeerspoor plaatsvinden. Dankzij RailCom® kunnen ook CV's worden voorgelezen. FunctionaliteitDe SwitchPilot 3 Plus kan rechtstreeks vanuit het digitale systeem of via een externe gelijk- of wisselspanningsbron worden gevoed. Hij heeft in totaal 16 transistoruitgangen, die zijn gegroepeerd in 8 uitgangsparen 1 tot en met 8. Elk uitgangspaar bevat twee uitgangen (OutA en OutB) en kan afzonderlijk worden geconfigureerd voor de gewenste toepassing: In pulsmodus wordt de uitgang ingeschakeld zodra een schakelopdracht wordt ontvangen. Omdat de uitgang automatisch weer uitschakelt zodra een in de decoder opgeslagen tijd is bereikt, wordt voorkomen dat magnetische voorwerpen doorbranden. Bij kortstondig gebruik (K83-compatibel) blijft de uitgang actief zolang de toets op het bedieningspaneel wordt ingedrukt. Deze bedrijfsmodus is geschikt voor wisselaandrijvingen met eindschakeling of voor het ontkoppelen van sporen. In bistabiel continu bedrijf (k84-compatibel) worden de twee uitgangen afwisselend in- en uitgeschakeld: Wanneer de eerste knop (rood) op het bedieningspaneel wordt ingedrukt, wordt uitgang Out A ingeschakeld. Hij blijft actief totdat de uitgang Out B van dezelfde uitgangsgroep wordt geactiveerd door op de toegewezen toets (groen) te drukken. Out A en Out B gedragen zich als een tuimelschakelaar. In de modus alternerend knipperen worden de uitgangen Out A en Out B van een uitgangspaar afwisselend ingeschakeld met een instelbare knipperfrequentie. De wisselflitser wordt gestart met het commando "recht/groen" van de toegewezen toets en weer gestopt met het commando "vertakking/rood". Optioneel kan de output ook langzaam op en neer gaan (zogenaamde "zoom" voor gloeilampsimulatie).
Instelling
De SwitchPilot 3 Plus kan flexibel worden ingesteld op het programmeerspoor met DCC-commandostations of op het hoofdspoor met POM ("Programmeren op Hoofd") of kan ook CV's uitlezen door middel van RailCom®. Desgewenst leert hij de adressen ook rechtstreeks via een programmeertoets. De eenvoudigste manier om de decoder in te stellen is natuurlijk met het geïntegreerde OLED-display en de drie invoerknoppen: alle (!) instellingen kunnen direct op de decoder worden gecontroleerd en desgewenst worden gewijzigd. Programmeren" met behulp van uw bedieningseenheid is niet nodig. Eenvoudiger dan dit wordt het niet. Voor firmware-updates kan de ESU LokProgrammer worden gebruikt.
Bescherming
Net als onze locdecoders zijn ook de uitgangen van de SwitchPilot 3 Plus uitgebreid beveiligd tegen overbelasting. We willen dat u zo lang mogelijk van uw decoder geniet.
