Artikelomschrijving

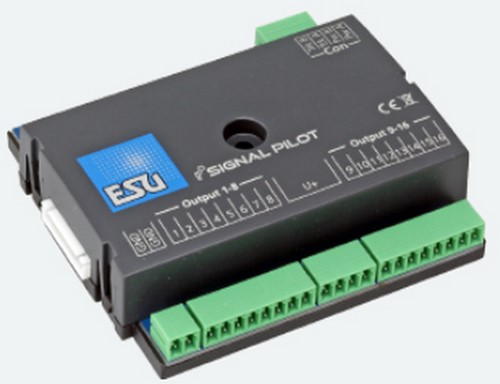

SignalPilot, Signaldecoder mit 16 unabhängigen Funktionsausgängen Push/Pull, Abnehmbare Klemmen, RETAIL
De SignalPilot is een multiprotocol accessory decoder, ontworpen voor het schakelen van signalen. Dankzij de intelligente software kan hij worden gebruikt onder DCC of Motorola®. De flexibele programmering maakt deze decoder tot de allrounder onder onze accessory decoders. De SignalPilot heeft 16 uitgangen waarop de afzonderlijke microlampen of LED's van lichtsignalen rechtstreeks kunnen worden aangesloten. Omdat de uitgangen zijn ontworpen als push/pull trappen, zijn zowel conventionele lichtsignalen met een gemeenschappelijke anode als lichtsignalen of lichtstroken met een gemeenschappelijke massaverbinding (gemeenschappelijke kathode), zoals bij Viessmann® signalen, geschikt. Maar ook gemotoriseerde vormseinen en wisselstellers kunnen rechtstreeks met de SignalPilot worden bediend.
Werkingsmodi
De SignalPilot kan worden gebruikt onder DCC met RailComPlus® en Motorola®. Aan elke uitgang kan in de software een willekeurig adres of een combinatie van adressen worden toegewezen.
Werkwijze
De SignalPilot kan rechtstreeks vanuit het digitale bedieningsstation of afzonderlijk via een DC- of AC-transformator worden gevoed. U kunt de LEDs van twee-, drie- of vier-woord lichtsignalen rechtstreeks aansluiten op de 16 uitgangen. U kunt elke uitgang afzonderlijk bedienen als continu licht, knipperlicht of pulslicht. De helderheid of knipperfrequentie kan worden aangepast, evenals de fade-in en fade-out tijden. Verschillende prototypische lichteffecten zoals zacht dimmen, neonbuiseffect, defecte neonbuis, gaslantaarnsimulatie of flikkerend licht zorgen voor een realistisch resultaat. Willekeurig in- of uitschakelen of een in- en uitschakelvertraging kan ook worden geactiveerd. Een nachtschakeling kan de uitgangen desgewenst samen donkerder schakelen.
De uitgangen van de SignalPilot worden tijdens de configuratie gecombineerd tot signaalpatronen. In principe zijn signalen met twee, drie, vier of meer termen denkbaar. Afhankelijk van het aantal uitgangen worden aan elk sein een of meer wisselnummers (wisseladressen) toegekend, met behulp waarvan je later de afzonderlijke seinbeelden kunt schakelen. Hiervoor zijn maximaal 16 wisselnummers beschikbaar.
De configuratie van de signaalpatronen gebeurt uitsluitend met behulp van de ESU LokProgrammer software. U selecteert de gewenste signaalpatronen, brengt ze over naar de decoder en bedraadt ten slotte de signalen zoals geconfigureerd.
Alle in de LokProgrammer software voorgedefinieerde signaalaspecten kunnen individueel worden gewijzigd. De beschrijving van de signaalaspecten zelf gebeurt met behulp van XML-bestanden, die enerzijds regelmatig door ESU worden uitgebreid of anderzijds door u geheel naar eigen inzicht kunnen worden aangemaakt en uitgebreid. Zo kunnen zelfs "exotische" signalen worden ondersteund. De SignalPilot is geschikt voor meerdere protocollen en kan zowel met commandoposten volgens het Märklin® Motorola®-systeem (bijv. 6021, Central Station® of Mobile Station®) als met DCC-compatibele commandoposten worden gebruikt. De configuratie kan zowel op het hoofdspoor als op het programmeerspoor plaatsvinden. Dankzij RailCom® kunnen ook CV's worden voorgelezen.
Optioneel kan een SwitchPilot Extension relaismodule aan de SignalPilot worden gekoppeld. Met behulp daarvan kunnen bijvoorbeeld remsecties worden geactiveerd of kikkers worden gepolariseerd.
LokProgrammer
Met de ESU LokProgrammer kunt u de SignalPilot gemakkelijk rechtstreeks op het scherm configureren: Selecteer gewoon het gewenste signaaltype en laat de verbinding direct op het scherm zien.
Toekomst ingebouwd
Met behulp van de LokProgrammer kan de besturingssoftware van de SignalPilot op elk moment worden bijgewerkt. Dit kan nodig zijn als we nog meer signaaltypes installeren.
