Artikel Beschreibung

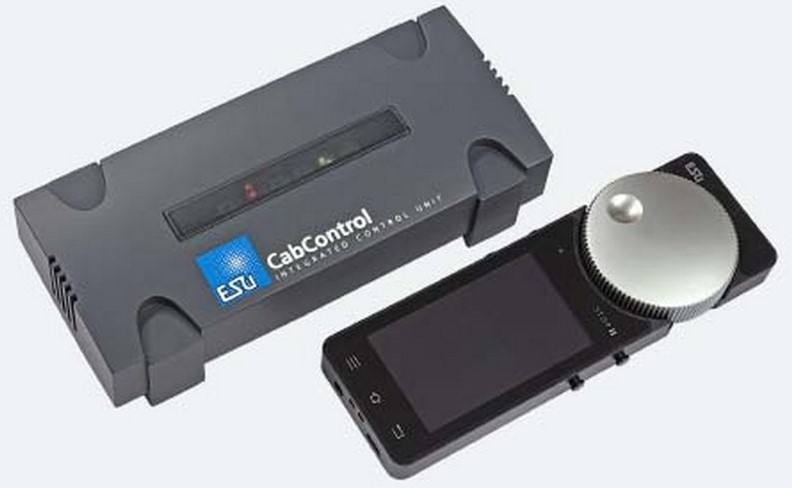

Cab Control DCC Digitalsystem, mit Mobile Control, 7A, Set mit Netzteil Eingang 110-240V EU, Ausgang 15-21V, DE/EN Handbuch
Met de CabControl combineren we het gebruiksgemak van onze populaire handcontroller MobileControl II met het basisstation Integrated Control Unit (ICU), dat een krachtige booster, een hoogwaardig DCC-commandostation met Railcom® en RailComPlus® en een compleet WLAN-toegangspunt omvat.
Met zijn 7A uitgangsvermogen is de CabControl een ideale commandopost voor modelspoorliefhebbers van alle spoorbreedtes die op zoek zijn naar eenvoudige handmatige bediening via de radio, maar niet willen afzien van het comfort van automatische locomotiefdetectie en comfortabele bediening van de locomotieven.
Besturing van locomotieven
De Integrated Control Unit (ICU) is een volwaardig digitaal DCC-commandostation met RailCom® en RailComPlus® dataformaat, dat tot 16384 locomotieven kan besturen. Aan elke locomotief kunnen maximaal 31 functies worden toegewezen. Natuurlijk worden voor elke loc individuele functietoetssymbolen beheerd, evenals de locnaam. Een locomotiefsymbool kan direct op de handregelaar worden geselecteerd. Als uw locomotief is uitgerust met een RailComPlus® compatibele decoder, wordt de locomotief bij de eerste omleiding automatisch herkend en met al zijn eigenschappen overgenomen. U hoeft niets aan de configuratie te veranderen. Indien nodig wordt het adres van de locomotief volledig automatisch opnieuw geprogrammeerd.
De handcontroller Mobile Control II, die speciaal is ontwikkeld voor het besturen van modelspoorbanen, biedt een gevoelige draaiknop en vier haptische functietoetsen aan de zijkanten, die zorgen voor een verwarrende bediening zonder oogcontact. Het display met een resolutie van 480x800 pixels toont alle informatie altijd in platte tekst. Er kunnen maximaal 32 draadloze handcontrollers worden beheerd.
Schakelpunten / solenoïden
Met behulp van het seinhuis kunnen tot 1000 magnetische items (wissels, seinen) direct op de handregelaar worden geschakeld.
Programmeren van decoders
Het CabControl-systeem kan met behulp van POM locomotieven direct op het hoofdspoor programmeren en met behulp van RailCom® direct uitlezen. Uiteraard kan ook een programmeerspoor op de IC worden aangesloten.
Booster
De geïntegreerde booster met 7A uitgangsvermogen is sterk genoeg om ook spoor 1 of G-spoorbanen van stroom te voorzien. De spoorspanning kan direct op de bijgeleverde voedingseenheid aan de meter worden aangepast. Cab Control past op alle meters.
Connectiviteit
Naast een volwaardig WLAN-toegangspunt zijn ook een LAN- en USB-aansluiting in de geïntegreerde besturingseenheid (ICU) geïntegreerd. Dit betekent dat het systeem desgewenst rechtstreeks in uw thuisnetwerk kan worden geïntegreerd en kan worden aangevuld met een optionele computerbesturing. Alle bekende softwareproducten worden door de ICU ondersteund, aangezien het protocol is ontworpen om compatibel te zijn met de ECoS. Als pc-software wordt gebruikt, kunnen ECoSDetector terugmeldmodules voor spoorbezettingsdetectie ook op de ECoSLink-bus worden aangesloten en rechtstreeks in de software worden geëvalueerd. De USB-aansluiting kan worden gebruikt om de Mobile Control rechtstreeks op te laden of om een USB-stick aan te sluiten voor gegevensback-up of software-updates van de ICU.
Technische gegevens
Basiseenheid: Centrale eenheid met ARM-controller en Linux®-besturingssysteem. Geïntegreerde booster met 7,0A continu vermogen. RailCom® feedback geïntegreerd. Programmering spooruitgang met 0,6A vermogen. 1 aansluiting voor ECoSlink-apparaten. Aansluiting voor ECoSlink busuitbreiding. 10/100Mbit Ethernetverbinding. Geïntegreerd WLAN-toegangspunt configureerbaar als master of client.
Kenmerken
DCC met 14, 28, 128 snelheidsniveaus. RailCom® en RailComPlus®. Tot 9999 adressen. Tot 31 functietoetsen per locomotief. Tot 16384 locomotiefobjecten, 1024 wisselobjecten. 32 meervoudige tracties met elk maximaal 16 locomotieven.
Omvang van de levering
Geïntegreerde besturingseenheid (ICU). Voedingseenheid met regelbare uitgangsspanning 15V-21V. Mobile Control II handcontroller met koord en USB-oplaadkabel. Aansluitklemmen voor spoor & programmeerspoor. Gedetailleerde handleiding.
