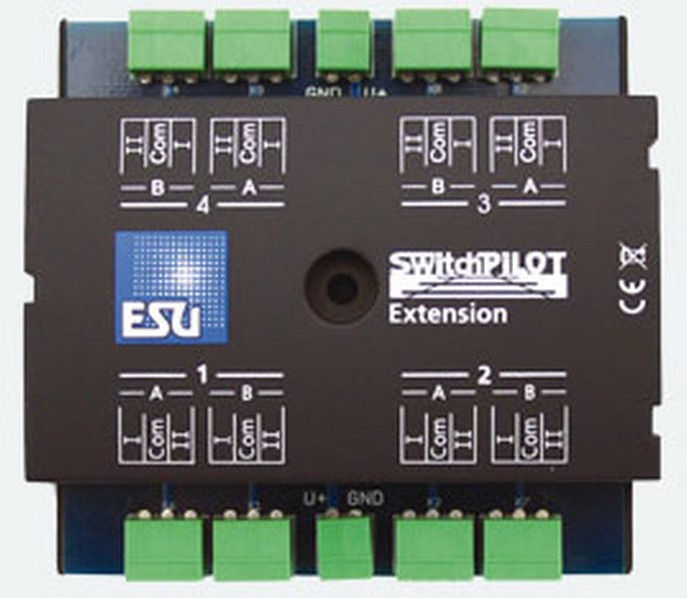

SwitchPilot Extension, 4xRelaisausgang, Erweiterung für SwitchPilot V1.0
Indien nodig kan de SwitchPilot worden aangevuld met de SwitchPilot-uitbreidingsmodule: Hij wordt aan de zijkant van de SwitchPilot geplaatst en biedt 4 relaisuitgangen voor het schakelen van potentiaalvrije belastingen of voor kikkerpolarisatie.
Werkingsmodi
De SwitchPilot uitbreidingsmodule werkt alleen in combinatie met een SwitchPilot. Hij wordt vanaf de zijkant aangesloten en rechtstreeks gevoed door de SwitchPilot. Het bevat in totaal 4 dubbele relais (2 x UM), die elk permanent zijn toegewezen aan een transistoruitgangspaar van de SwitchPilot. De positie van het betreffende relais is direct afhankelijk van de schakeltoestand van dit uitgangspaar.
Met behulp van het relais kunnen ofwel verbruikers galvanisch gescheiden van de rest van de railkring worden geschakeld (functie analoog aan k84) of kan een gemotoriseerde wisselaandrijving worden omgekeerd.
Aangezien elk relais kan worden belast met maximaal 1,5 A continue stroom, kan het niet alleen worden gebruikt om wissels te polariseren, maar ook om signaalafhankelijke spanning te leveren aan bloksecties of om gemotoriseerde aandrijvingen zoals (water)pompen te schakelen.
Bijzonder lastig is de mogelijkheid om gemotoriseerde wisselaandrijvingen aan te sturen: de SwitchPilot uitbreidingsmodule kan natuurlijk ook de daarvoor vereiste motorpolariteit verwerken.
