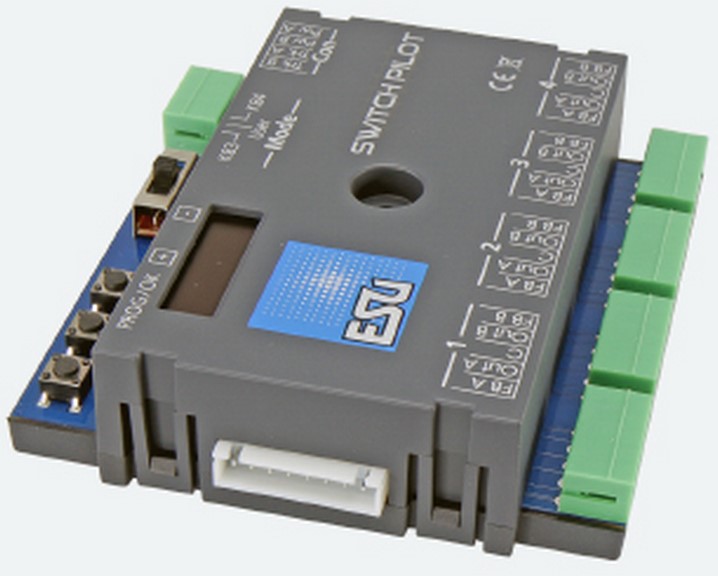

SwitchPilot 3, 4-fach Magnetartikeldecoder, DCC/MM, OLED, mit RC-Feedback, updatefähig, RETAIL verpackt
SwitchPilot 3 decoders zijn geoptimaliseerd voor stationair gebruik op uw modelbaan en kunnen conventionele wisselstellers met dubbele spoel, lichtseinen, magnetische ontkoppelaars, gloeilampen of andere stationaire verbruikers schakelen. Om de nogal omslachtige configuratie van magnetische decoders te vereenvoudigen, heeft de SwitchPilot 3 een innovatief bedieningsconcept bestaande uit een 4-regelig, verlicht OLED-display en drie invoerknoppen.
Werkingsmodi
De SwitchPilot 3 is geschikt voor meerdere protocollen en kan zowel met Märklin® Motorola® systeemcommandostations (bijv. 6021, Central Station® of Mobile Station®) als met DCC-compatibele commandostations worden gebruikt. De configuratie kan zowel op het hoofdspoor als op het programmeerspoor plaatsvinden. Dankzij RailCom® kunnen ook CV's worden voorgelezen.
Werkwijze
De SwitchPilot 3 kan rechtstreeks door het digitale systeem of door een externe gelijk- of wisselspanningsbron worden gevoed. Hij heeft in totaal 8 transistoruitgangen, die zijn gegroepeerd in 4 uitgangsparen 1 t/m 4. Elk uitgangspaar bevat twee uitgangen (OutA en OutB) en kan afzonderlijk worden geconfigureerd voor de gewenste toepassing: In pulsmodus wordt de uitgang ingeschakeld zodra een schakelopdracht wordt ontvangen. Doordat de uitgang automatisch weer uitschakelt zodra de in de decoder opgeslagen tijd verstreken is, wordt voorkomen dat magneetaandrijvingen doorbranden. Bij kortstondig gebruik (K83-compatibel) blijft de uitgang actief zolang de toets op het bedieningspaneel wordt ingedrukt. Deze bedrijfsmodus is geschikt voor wisselaandrijvingen met eindschakeling of voor het ontkoppelen van sporen. In bistabiel continu bedrijf (k84-compatibel) worden de twee uitgangen afwisselend in- en uitgeschakeld: Wanneer de eerste knop (rood) op het bedieningspaneel wordt ingedrukt, wordt uitgang Out A ingeschakeld. Hij blijft actief totdat de uitgang Out B van dezelfde uitgangsgroep wordt geactiveerd door op de toegewezen toets (groen) te drukken. Out A en Out B gedragen zich als een tuimelschakelaar. In de modus alternerend knipperen worden de uitgangen Out A en Out B van een uitgangspaar afwisselend ingeschakeld met een instelbare knipperfrequentie. De wisselflitser wordt gestart met het commando "recht/groen" van de toegewezen toets en weer gestopt met het commando "vertakking/rood". Optioneel kan de output ook langzaam op en neer gaan (zogenaamde "zoom" voor gloeilampsimulatie). Met de bedrijfsmodusschakelaar van de SwitchPilot 3 kunt u alle uitgangsparen samen in een flits omschakelen naar de bedrijfsmodus "k83" of "k84", ongeacht hoe ze zijn geconfigureerd.
Feedback
Omdat de SwitchPilot 3 geschikt is voor RailCom® kunnen alle instellingen desgewenst direct in gemonteerde toestand worden uitgelezen en gewijzigd. In combinatie met een ECoS als ideale "partner", kan de SwitchPilot 3 de actuele wisselstand voor goed voorbereide wisselaandrijvingen detecteren en weergeven. Eindelijk heeft u de zekerheid dat uw wissel correct is omgeschakeld!
Instelling
De SwitchPilot 3 kan flexibel worden ingesteld op het programmeerspoor met DCC-centralen of op het hoofdspoor met POM ("Programmeren op Hoofd") of hij kan ook CV's uitlezen door middel van RailCom®. Desgewenst leert hij de adressen ook rechtstreeks via een programmeertoets. De eenvoudigste manier om de decoder in te stellen is natuurlijk met het geïntegreerde OLED-display en de drie invoerknoppen: alle (!) instellingen kunnen direct op de decoder worden gecontroleerd en desgewenst worden gewijzigd. Programmeren" met behulp van uw bedieningseenheid is niet nodig. Eenvoudiger dan dit wordt het niet. Voor firmware-updates kan de ESU LokProgrammer worden gebruikt.
Bescherming
Net als onze locdecoders zijn ook de uitgangen van de SwitchPilot 3 grotendeels beschermd tegen overbelasting. We willen dat u zo lang mogelijk van uw decoder geniet.
